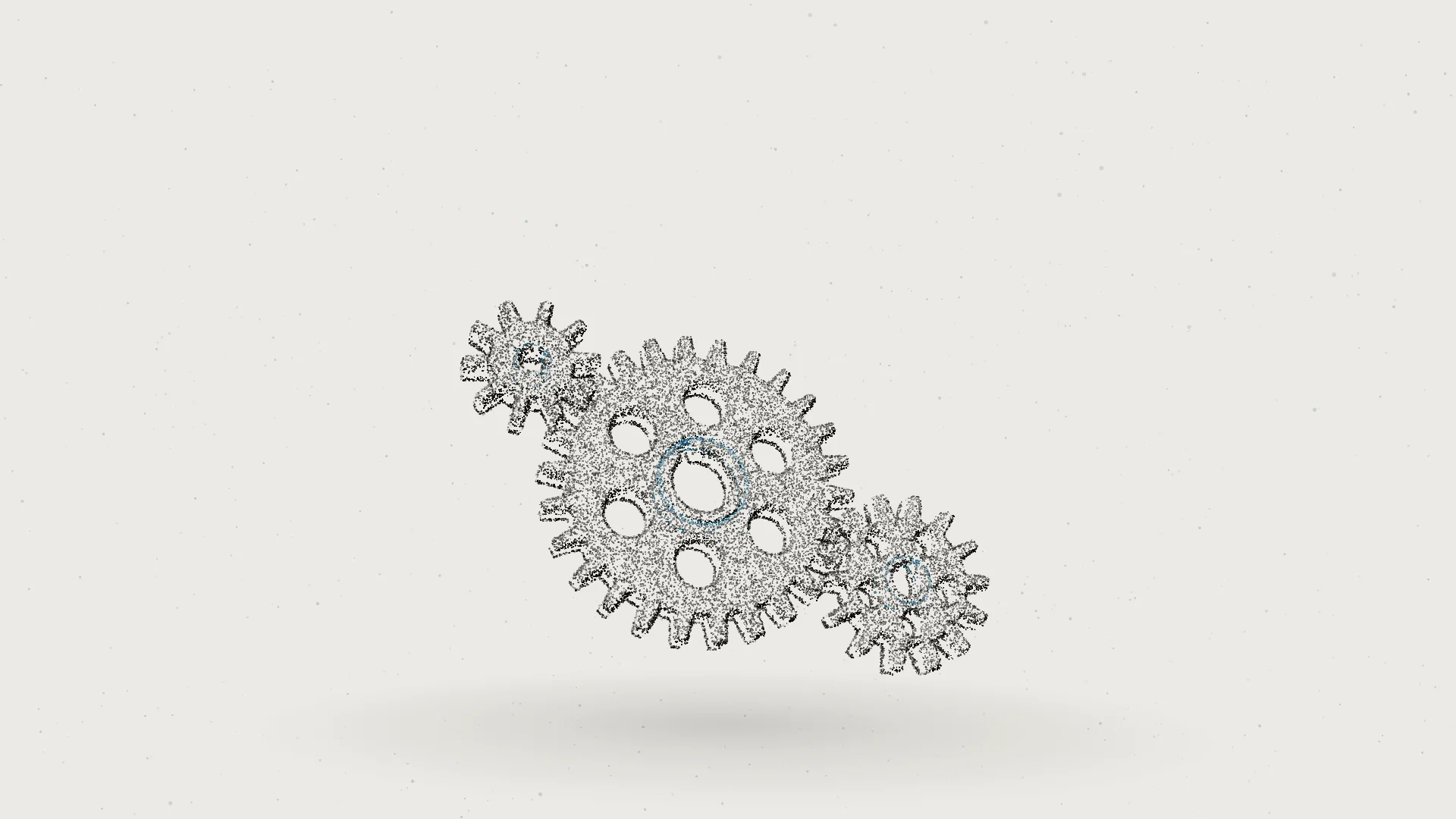

ØBa bánh răng 26, 14, 10 răng
Mô-đun 1, cắt dây sai số ±0,003 mm.
±Quay đồng bộ
Tỉ số 26 : 14, khe hở cạnh răng đo được 0,04 mm.

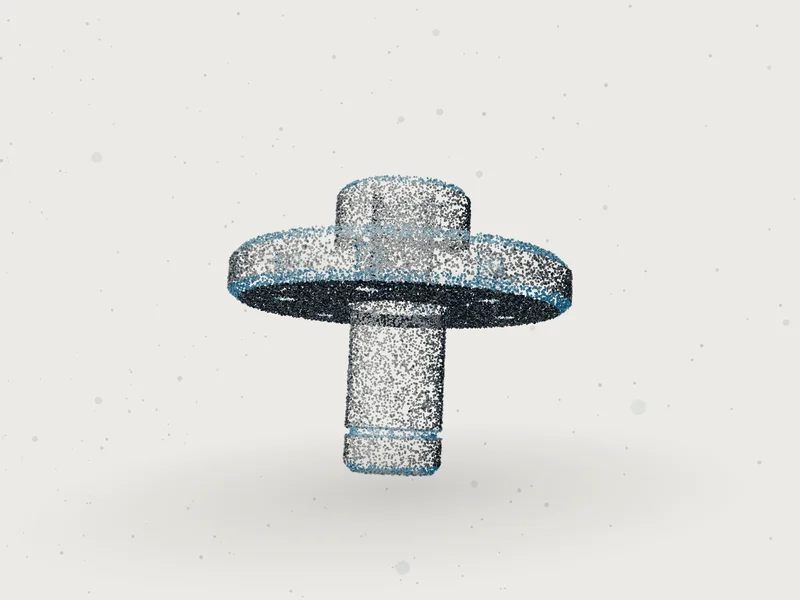

⌖Bích tiện S45C
6 lỗ bu lông trên vòng Ø176 mm, độ đồng tâm 0,01 mm.
RaDung Sai
Mỗi lô kèm biên bản đo CMM ở 20°C ± 1°C.
ØDanh mục
Sáu nhóm chi tiết, giao lô 20 chiếc
Lô nhỏ 1–500 chiếc cho nhà máy điện tử và cơ khí vốn Hàn Quốc, Nhật Bản ở Bắc Ninh và Thái Nguyên. Dung sai ghi dưới đây là mức xưởng đạt ổn định, đo trên CMM.
- Tờ
- 01/09
- Tỉ lệ
- 1:1
- Vật liệu
- Al · thép · inox · POM
- 01
Đồ gá lắp ráp
Gá bo mạch, gá ép vỏ, gá hàn cho dây chuyền điện tử
- Vật liệu
- Nhôm 6061, POM
- Dung sai
- ±0,01 mm
- Giao lô 20
- 5–7 ngày
- 02
Jig kiểm tra
Jig đo lọt, đo vị trí lỗ, kiểm tra ngoại quan
- Vật liệu
- Nhôm 7075, SKD11
- Dung sai
- ±0,005 mm
- Giao lô 20
- 7–9 ngày
- 03
Trục và bạc
Trục bậc, trục then, bạc lót mài tinh
- Vật liệu
- S45C, inox 304, đồng
- Dung sai
- h6 / ±0,005 mm
- Giao lô 20
- 6–8 ngày
- 04
Bích và mặt bích
Bích lắp động cơ, mặt bích ống, đĩa chia lỗ
- Vật liệu
- S45C, inox 304
- Dung sai
- ±0,01 mm
- Giao lô 20
- 5–7 ngày
- 05
Bánh răng mẫu
Bánh răng trụ mô-đun 0,5–3, cắt dây hoặc phay
- Vật liệu
- S45C, SKD11, POM
- Dung sai
- ±0,003 mm
- Giao lô 20
- 8–10 ngày
- 06
Chi tiết thay thế máy nhập
Đo mẫu hỏng, dựng lại bản vẽ, gia công đúng bản gốc
- Vật liệu
- Theo mẫu gốc
- Dung sai
- ±0,01 mm
- Giao lô 20
- 7–12 ngày
Giờ máy phay 5 trục
1,2 tr
mỗi giờ, đã gồm dao cụ và lập trình lại khi đổi bản vẽ.
±Năng lực
Mười một máy, một phòng đo 20°C
- Tờ
- 02/09
- Tỉ lệ
- 1:1
- Vật liệu
- Bàn đá granite
0
máy CNC
5 phay 3 trục, 2 phay 5 trục, 3 tiện, 1 cắt dây
±0,000 mm
dung sai chặt nhất
trên phay 5 trục và tiện CNC
Ra 0,0 µm
độ nhám bề mặt
mặt lắp ghép sau tiện tinh
0
mã chi tiết đã giao năm 2025
cho 38 nhà máy ở Bắc Ninh, Thái Nguyên
Bảng năng lực máy
Trung tâm phay 3 trục × 5
- Hành trình
- 1.000 × 500 × 500 mm
- Trục chính
- 12.000 v/ph
- Dung sai
- ±0,01 mm
Phay 5 trục × 2
- Hành trình
- 650 × 520 × 475 mm
- Trục chính
- 18.000 v/ph
- Dung sai
- ±0,005 mm
Tiện CNC có trục C × 3
- Hành trình
- Ø350 × 550 mm
- Trục chính
- 4.500 v/ph
- Dung sai
- ±0,005 mm
Cắt dây × 1
- Hành trình
- 400 × 300 × 220 mm
- Trục chính
- dây Ø0,25 mm
- Dung sai
- ±0,003 mm
Vật liệu gia công: nhôm 6061 và 7075, thép S45C, SKD11, inox 304, POM và đồng.
⌖Trình tự công nghệ
Từ bản vẽ tới thùng hàng, sáu nguyên công
- Tờ
- 03/09
- Tỉ lệ
- 1:1
- Vật liệu
- Bản vẽ STEP · PDF
- 010
Nhận bản vẽ
Gửi tệp STEP, IGES hoặc PDF có ghi dung sai qua form, email hay Zalo. Ký thoả thuận bảo mật trước nếu cần.
Thời gian ngay
- 020
Rà dung sai và vật liệu
Kỹ sư đọc bản vẽ, đánh dấu kích thước khó, đề xuất nới dung sai chỗ không lắp ghép để giảm giá.
Thời gian 4 giờ
- 030
Báo giá
Báo giá ghi đơn giá theo số lượng, thời gian giao và cách đo nghiệm thu từng kích thước.
Thời gian 24 giờ
- 040
Lập trình CAM, làm mẫu đầu
Lập trình trên phần mềm CAM, mô phỏng va chạm, gia công 1–3 chiếc mẫu đầu gửi khách duyệt.
Thời gian 5 ngày
- 050
Đo CMM, gửi biên bản
Đo toạ độ trong phòng giữ 20°C ± 1°C, biên bản ghi từng kích thước so với bản vẽ.
Thời gian 1 ngày
- 060
Sản xuất lô, đóng gói
Chạy lô theo mẫu đã duyệt, đo xác suất mỗi 10 chiếc, phủ dầu và giấy chống gỉ, đóng thùng gỗ.
Thời gian 3–10 ngày
RaNhà máy nói
Ba lời nhận xét, ký tên viết tắt
- Tờ
- 04/09
- Tỉ lệ
- 1:1
- Vật liệu
- Biên bản nghiệm thu
Dây chuyền đổi mẫu gấp, cần 24 đồ gá mới. Xưởng giao lại sau 72 giờ, lắp vào chạy ngay ca đêm, không phải sửa chiếc nào.
Mr. P.S.H.Nhà máy linh kiện điện thoại vốn Hàn Quốc, KCN Yên Phong Trục máy dệt nhập từ Ý gãy, hãng báo 10 tuần. Xưởng đo mẫu gãy, dựng lại bản vẽ, 9 ngày sau trục mới lắp vào khớp đúng bản gốc.
N.T.T.Phòng bảo trì nhà máy dệt, Thái Nguyên Chúng tôi đo lại 100% ba lô đầu. Tỉ lệ lỗi dưới 0,3%, và biên bản CMM của xưởng khớp với máy đo của chúng tôi.
K.Y.Nhà máy khuôn vốn Nhật Bản, KCN Quế Võ
Đạt ISO 9001:2015. Mỗi lô có biên bản CMM, chứng chỉ vật liệu và phiếu kiểm xác suất ghi tên người đo.
Kiểm tra 100% kích thước lắp ghép với lô dưới 20 chiếc; lô lớn hơn đo xác suất mỗi 10 chiếc và đo toàn bộ chiếc đầu, chiếc cuối.
ØPhiếu yêu cầu báo giá
Gửi bản vẽ, nhận báo giá trong 24 giờ
- Tờ
- 05/09
- Tỉ lệ
- 1:1
- Vật liệu
- Theo bản vẽ khách
±Hỏi đáp
Bảy câu kỹ sư mua hàng hay hỏi
- Tờ
- 06/09
- Tỉ lệ
- 1:1
- Vật liệu
- Điều khoản đặt hàng
⌖Liên hệ
Ghé xưởng ở Quế Võ, hoặc nhắn Zalo
- Tờ
- 07/09
- Tỉ lệ
- 1:1
- Vật liệu
- KCN Quế Võ
Zalo phòng kinh doanh
0900 000 307Gửi ảnh bản vẽ hoặc tệp STEP qua Zalo, kỹ sư trả lời trong giờ làm việc.
Xưởng
Lô C4, khu công nghiệp Quế Võ, tỉnh Bắc Ninh
Giờ làm việc
7:30–17:00, thứ Hai đến thứ BảyXưởng chạy 2 ca, nhận hàng gấp ngoài giờ.
Email phòng kinh doanh
Giao hàng
Xe xưởng giao Bắc Ninh, Hà Nội, Thái Nguyên; tỉnh khác gửi chành xe.
Ảnh: nik biziuk, Zoshua Colah, Sven Daniel, Johnny Sanchez, Amir Balam trên Unsplash.
